DIE HEIGHT INDICATOR、特殊规格计数器的制造、开发企业

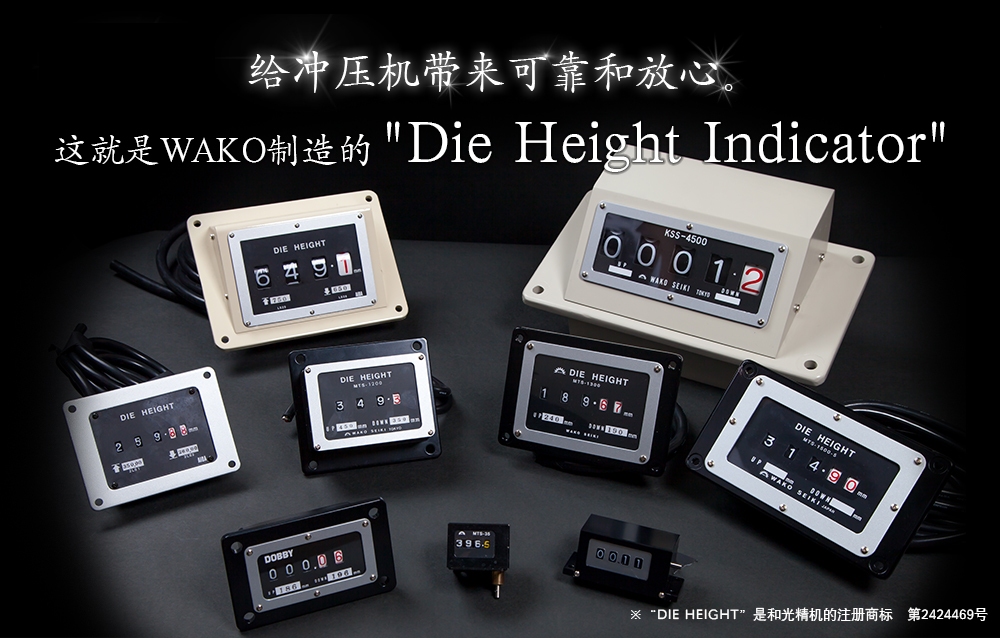

给冲压机带来可靠和放心。这就是WAKO制造的“DIE HEIGHT INDICATOR”。

持续活跃于各种场所的 DIE HEIGHT INDICATOR

The Wako Seiki Die Height Indicator

WAKO SEIKI制造的装模高度计数器,主要被用于冲压机的模具定位装置。
此外,还被用于伺服电动机(Servomotor)、制动电动机(Brakemotor)、进给装置、压下量计测器、控制电动机、齿轮背面距离(弯管机、剪切)用计数器、暗处专用的带LED的计数器、控制电动机、齿轮背面距离(弯管机、剪切)用计数器、暗处专用的带LED的计数器、此外,为满足大家的热切愿望,将于2015年重新发售Hybrid absolute encoder。


为满足“Global standard”,WAKO正不断进化。

Moving Wako forward to meet continuing global standard

我们的产品,可以毫不夸张地说是与冲压机振动(G)的战斗。
特别是高速冲压机,会发生300SPM〜4000SPM的超高速频率振动。
为了抑制这种振动,对于这种纯粹的机械结构,需要人手工对每个零件的细微部分进行微调。
WAKO作为老牌冲压机专用计数器制造企业,能够实现其他企业无法做到的。
本公司积累的经验和专业技术,受到业界各公司的认可,我们的产品拥有良好的技术、品质和性能,受到客户的信任。
和光精机作为“DIE HEIGHT INDICATOR”的Only One企业,给冲压机带来可靠和放心,我们并将不懈努力,进一步实现技术革新,制造更加优质的产品,不断跃进,贡献世界。


有关DIE HEIGT INDICATOR

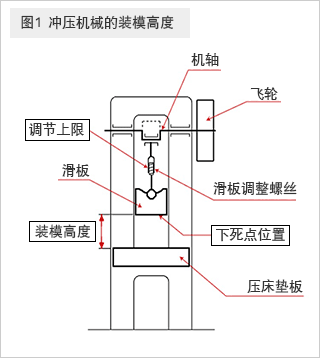

图1 冲压机械的装模高度

【什么是装模高度】

所谓装模高度,就是滑板在下死点将滑板调整设定在上限时
从底座上表面至滑板下表面的距离

【什么是闭模高度】

所谓闭模高度,是除去垫板,在滑板下死点将滑板调整设定在上限时
从底座上表面至滑板下表面的距离

【什么是开口高度】

所谓开口高度,就是滑板在上死点将滑板调整设定在上限时
从滑板下表面至垫板上表面的距离

【滑板调整量】

模具安装时,滑板的调整通过连杆和滑板调整螺丝
(连接螺旋)进行,通过该螺丝对滑板位置进行上下调整。
并设定根据该调整量而安装的模具高度的可动域。

【什么是装模高度指示器】

进行这些调整时所使用的就是“装模高度指示器”。
进行模具设定时,通过该机械进行上限、下限的设定。

1.【适用范围】

该规格规定使用冲压机的装模高度计《和光精机株式会社制》

2.【型号以及种类】

装模高度计的型号如下,系根据以下要素的组合进行分类。

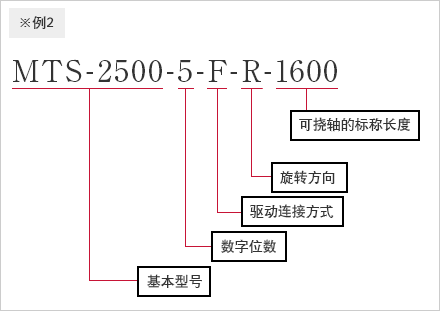

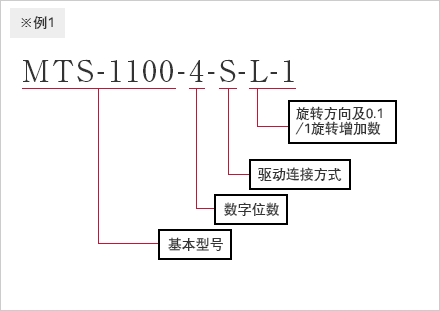

※例1 ※例2

(1)基本型号

MTS-1100・1200・1300・1500・2500・2800・4500
AIDA规格的情况・・・MTS-1100=MTS-120・MTS-1300=MTS-145・MTS-2500=MTS-190
没有限位开关的类型・・・MTS-35・MTS-45・MTS-150

(2)驱动方式
根据驱动连接方式的种类 记号
轴方式 S
可挠轴方式 F
方形键方式 Q

S方式特殊・・・SK(带刮线)・S+PIN(带PIN)

(3)旋转方向
根据旋转方向的种类 记号
从正面看,向右旋转的增加数 R
从正面看,向左旋转的增加数 L
(4)表示单位以及位数
表示单位 种类 记号
毫米表示 4位 ☐☐☐.☐ 4
5位 ☐☐☐.☐☐ 5
5位 ☐☐☐☐.☐ 4.1
英寸表示 5位 ☐☐.☐☐☐ 5inch
(5)旋转表示比
位数 旋转表示比 型号
4位 1转增减0.1 标准
5位 1转增减0.10 标准
5位(4.1) 1转增减0.1 标准

旋转表示比・・・可以是特殊规格(例 1旋转0.2、1旋转0.05・・・)

(6)旋转速度
型号 最高旋转速度
MTS-1100 1000rpm以下
MTS-1200 1000rpm以下
MTS-1300 1000rpm以下
MTS-1500 1000rpm以下
MTS-2500 700rpm以下
MTS-2800 300rpm以下
MTS-4500 300rpm以下
(7)预置信号的取出

第1位始终自由,第1位2个字符位置自由,第3、4位1个字符位置自由,当所有位
同时自由时,微型开关为OFF

3.【回路结构、微型开关编号、配线颜色】

欧姆龙制造 V-15-1E6 AC250V-15A
三星制造(非韩国三星) 300V聚氯乙烯绝缘电缆 VCT

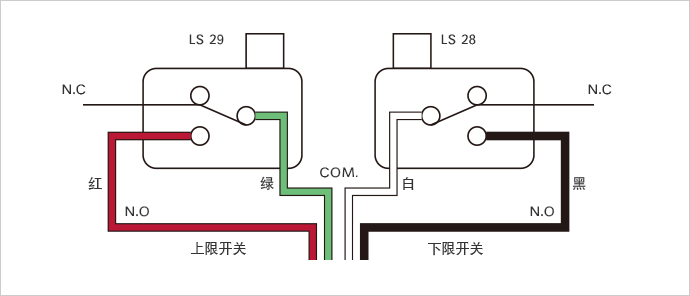

(1)回路结构

回路结构

(2)预置

指定预置数值,在本公司进行设定并交货。
这种情况,在构造上最低位无法进行预置,因此以除去最低位的数值
进行指定。预置数值上限与画面上的指示值一致,
下限为从画面上的指示值减去1的数值。

(例)装模高度400㎜/滑板调整100㎜的情况
以(400-300)表示,在上限400.0、下限299.0时,预置信号为ON


DIE HEIGHT INDICATOR 型号一览表

※尺寸图(PDF)设有密码。需要阅览文件的人员,请通过咨询表格告知需要的产品型号。
我们将在确认后,将密码发送至您填写的电子邮箱。

型号 图像 位数 驱动方式 旋转方向 旋转表示比 纵向×横向 设定位数 备注栏 尺寸图
MTS-1100-4 4 S/F/Q L/R 1旋转/0.1㎜ 90×120㎜ 正数3位 PDF
MTS-120-4(AIDA) MTS-120-4(AIDA) 4 F/Q L/R 1旋转/0.1㎜ 90×120㎜ 正数3位
MTS-1100-5 5 S/F/Q L/R 1转/0.10㎜ 90×120㎜ 正数3位 ※耐震型 PDF
MTS-120-5(AIDA) MTS-120-5(AIDA) 5 F/Q L/R 1转/0.10㎜ 90×120㎜ 正数3位 ※耐震型
MTS-1200-4 MTS-1200-4 4 S/F/Q L/R 1旋转/0.1㎜ 90×120㎜(70×90㎜) 正数3位 PDF
MTS-1200-5 5 S/F/Q L/R 1转/0.10㎜ 90×120㎜(70×90㎜) 正数3位 ※耐震型 PDF
MTS-1200-4.1 MTS-1200-4.1 5 S/F/Q L/R 1转/0.1㎜ 90×120㎜(70×90㎜) 正数4位 ※特殊规格 PDF
MTS-1300-4 MTS-1300-4 4 S/F/Q L/R 1转/0.1㎜ 103×145㎜ 正数3位 PDF
MTS-145-4(AIDA) MTS-145-4(AIDA) 4 F/Q L/R 1转/0.1㎜ 103×145㎜ 正数3位
MTS-1300-5 MTS-1300-5 5 S/F/Q L/R 1转/0.10㎜ 103×145㎜ 正数3位 ※耐震型 PDF
MTS-145-5(AIDA) MTS-145-5(AIDA) 5 F/Q L/R 1转/0.10㎜ 103×145㎜ 正数3位 ※耐震型
MTS-1500-4 4 S/F L/R 1转/0.1㎜ 103×180㎜ 正数3位 PDF
MTS-1500-5 MTS-1500-5 5 S/F L/R 1转/0.10㎜ 103×180㎜ 正数3位 ※耐震型 PDF
MTS-2500-4 MTS-2500-4 4 S/F/Q L/R 1转/0.1㎜ 139×189.5㎜ 正数3位 PDF
MTS-190-4(AIDA) MTS-190-4(AIDA) 4 F/Q L/R 1转/0.1㎜ 139×189.5㎜ 正数3位
MTS-2500-5 MTS-2500-5 5 S/F/Q L/R 1转/0.10㎜ 139×189.5㎜ 正数3位 ※耐震型 PDF
MTS-190-5(AIDA) MTS-190-5(AIDA) 5 F/Q L/R 1转/0.1㎜ 139×189.5㎜ 正数3位 ※耐震型
MTS-2500-4.1 5 S/F L/R 1转/0.1㎜ 139×189.5㎜ 正数4位 ※特殊规格 PDF
MTS-2500-5(Inch) MTS-2500-5(Inch) 5 S/F/Q L/R Inch表示 139×189.5㎜ 前3位 ※特殊Inch规格 PDF
MTS-190-5(Inch) MTS-190-5(Inch) 5 F/Q L/R Inch表示 139×189.5㎜ 前3位 ※特殊Inch规格

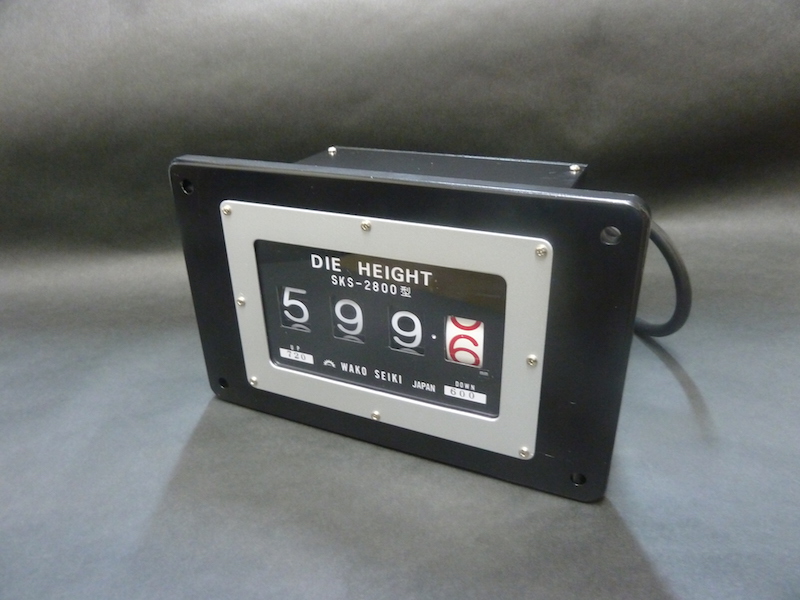

MTS-2800-4 MTS-2800-4 4 S/F L/R 1转/0.1㎜ 160×255㎜ 正数3位 PDF
MTS-2800-5 5 S/F L/R 1转/0.10㎜ 160×255㎜ 正数3位 ※耐震型 PDF
MTS-4500-4 4 S/F L/R 1转/0.1㎜ 170×295㎜ 正数3位 PDF
MTS-300-4(AIDA) 4 S/F L/R 1转/0.1㎜ 170×295㎜ 正数3位
MTS-4500-5 5 S/F L/R 1转/0.10㎜ 170×295㎜ 正数3位 ※耐震型 PDF
MTS-300-5(AIDA) 5 S/F L/R 1转/0.10㎜ 170×295㎜ 正数3位 ※耐震型
MTS-4500-4.1 MTS-4500-4.1 5 S/F L/R 1转/0.1㎜ 170×295㎜ 正数4位 ※特殊规格 PDF
MTS-300-5(Inch) 5 S/F L/R Inch表示 170×295㎜ 正数3位 ※特殊Inch规格
MTS-4500-5(Inch) 5 S/F L/R Inch表示 170×295㎜ 正数3位 ※特殊Inch规格 PDF

※1 如有除上述旋转比率以外的特殊规格的需求,请咨询(1旋转/0.05㎜・1旋转/0.2㎜等)
※2 5位规格是全部耐震型(耐震盒・耐震规格齿轮)、(作为特殊规格,4位规格也可以变更为耐震型)
※3 搭载有标准限位开关 也可以没有限位开关
※4 有关MTS-1300・MTS-2800,可作为特殊规格,制造右驱动轴、左驱动轴

滑板计数器(无限位开关型)

※尺寸图(PDF)设有密码。需要阅览文件的人员,请通过咨询表格告知需要的产品型号。
我们将在确认后,将密码发送至您填写的电子邮箱。

型号 图像 位数 驱动方式 旋转方向 旋转表示比 纵向×横向 设定位数 备注栏 尺寸图
MTS-35 MTS-35 4 S L 1旋转/1.0㎜ 34×87㎜ PDF
MTS-45 MTS-45 4 S L/R 1旋转/0.1或1.0㎜ 38×68㎜ PDF
MTS-150-4 4 S L/R 1旋转/0.1㎜ 76×120㎜ PDF
MTS-150-5 MTS-150-5 5 S L/R 1旋转/0.10㎜ 76×120㎜

装模高度计数器附属零件

※尺寸图(PDF)设有密码。需要阅览文件的人员,请通过咨询表格告知需要的产品型号。
我们将在确认后,将密码发送至您填写的电子邮箱。

型号 图像 备注栏 尺寸图
柔性接头 柔性接头 右、左、双向型
※右 连接时旋转方向反转 ※详细 参照尺寸图
PDF
可挠轴 可挠轴 "可以以10㎜为单位进行指定
※详细 参照尺寸图
PDF
方形键 方形键 80㎜、105㎜、130㎜、180㎜标准类型
※还准备有其他特殊尺寸,请垂询

混合 绝对 编码器

型号 图像 备注栏 尺寸图
将于近日发布 将于近日发布 将于近日发布

DIE HEIGHT INDICATOR 制造中止一览表

型号
MTS-180 MTS-200
MTS-1600 MTS-1700
SKS-1000 SKS-1001
SKS-1002 SKS-1003
MTS-2000 ASS-404
KKM-800 瓶子计数器
DB-RL-4转盘计数器 254-30930
SNS-1035 求积仪 TSDK-1003 求积仪
SYNCHRO DETECTOR 同步角度计
方位计数器 DB-LB-4
MS-50 发信机 OPA-码・英里计数器
D3041070 KS-30
ST-70 NGK-118 船舶专用

有关修理 请咨询


委托进行修理时的注意事项

1. 请告知客户使用的冲压机厂家以及机种。

2. 此外,请告知本公司规定的型号。(参照型号一览、尺寸图)

3. 请告知对象产品的现状、状态。

4. 对于是否可以修理的最终判断,需将对象产品送至本公司后,进行内部检查后,由本公司向客户报告。

*根据对象商品的状况不同,可能发生无法修理的情况,敬请谅解。


零件的可追溯性

Traceability of parts

和光精机特别重视产品的稳定镓动和稳定供给,追求对产品每一个零件、操作工序的品质。
由于公司对零件的采购状况、制造工序进行仔细的检查,因此在发生次品、故障时,可追究原因,并采取最适当的对应措施。

各零件 图像 本公司使用内容
盒子本体 盒子本体 利用铝压铸件一体成型的耐震、防尘、防油设计
※5位规格时,为进一步提高耐震性的套筒压入(耐震型)
<编号保持部>
配线电缆 配线电缆 对应安全规格产品 耐寒、耐油电缆规格
(三星制造(非韩国三星) 300V VCT电缆、600V SVCT电缆 )
编号 编号 铝材料NC切削加工、烧结涂镀完成
具有卓越的耐震性以及耐久性,能对应剧烈的温度变化导致的热膨胀
或在严寒地区使用导致的素材龟裂
设定 设定 聚酯类树脂加工(SUNLOID PET ACE)
由于是与宝特瓶素材的同等品,不易受外界温度变化的影响
对应编号记载事项
安装方法 安装方法 通过拧紧搪瓷螺丝(2㎜)的数值设定
具有卓越的耐久性,能确保微型开关的动作(ON/OFF)
齿轮关系 齿轮关系 输入轴、主齿轮都使用螺旋齿轮、蜗轮
使用ASK2600D素材,具有相应的耐久性
微型开关 微型开关 欧姆龙制造 V-15-1E6
AC250V-15A
传动器 传动器 由于产品需在冲压机械内部长期使用,会因为耐久性问题而发生问题,
因此微型开关各厂家使用本公司自行设计制造的
耐震、耐久构造的零件
组装工序 组装工序 对于组装工序中各零件的损耗以及微型开关作动状况,
本公司追求最合适的容许范围(自行规定),在组装的同时
进行微调整,实现卓越的耐震性和耐久性

概要

和光精机株式会社

公司名称 和光精机株式会社
设立 1963年5月24日
资本金 1,000万日元
董事长 齐藤 正弘
事业内容 冲压机专用 INDICATOR(装模高度 指示器)的制造/开发、特殊规模计数器的制造/开发
事业所 邮编350-0115 埼玉县和光市新仓2-18-35
联系方式 TEL : 048-461-1073    FAX : 048-463-5376
主要开户银行 三菱东京UFJ、三井住友、RESONA银行、埼玉县信用金库

作为计数器制造专门企业的50年。以积累的经验、专业技术不断进化。

董事长  齐藤 正弘

和光精机株式会社,作为冲压机专用DIE HEIGHT INDCATOR制造、开发、特殊SCALE COUNTER制造、开发厂家,创业于1963年5月。
创业以来,受到了日本国内外众多冲压机厂家的厚爱,在此表示我们的衷心感谢。
近来,数字化、电子化正在各个领域不断推进。

而在冲压机械的特殊环境下,本公司相信,存在有仅属于“机械”的“可靠性”。
“和光精机”,有能力制造能承受超周期振动、框架接地导致的噪音和急剧温度变化的产品。
此外,本公司是计数器专门企业,因此能够满足客户的各种需求。
本公司全体成员将不断努力、精进不休,为世界冲压机厂家的发展贡献微薄之力。
希望今后大家能够进一步关心指导本公司,衷心期待大家的关注和支持。


沿革

1963
齐藤军二创立了和光精机株式会社
1980
根据大型冲压机厂家的要求,制作试制品
决定采用后,命名为“DIE HEIGHT”
1981
作为DIE HEIGHT专门厂家开始活动
1982
不断开发各机种 对应产品
注册商标“DIE HEIGHT” 2002年注册中国商标
1983
完成高速冲压机用超耐震型产品 被各公司采用
1984
被用于日本冲压机厂家的产品群
1985
开发/制造特殊规模计数器
1986
自如对应个别的、厂家的多种规格
1990
完成全机种 0.01规格
2004
齐藤正弘 就任董事长
2009
5月1日 与J.T.C.上海进行业务协作
2015
预定重新开始开发、销售Hybrid absolute encoder。
