DIE HEIGHT INDICATOR
代替え製品一覧
株式会社イプロス 弊社サイトより、主要製品PDF図面を一括ダウンロードいただけます。
【当社廃盤製品からの代替】
※表は横スクロールできます
| 型式 | 代替え機／継続機 | 修理について | 寸法図 | |
|---|---|---|---|---|
| MTS-180型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-200型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-300型 | ADM-295型にて各仕様特注製造致します ※1 | |||
| MTS-1600型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-1700型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-2000型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-2800型 | ADM-255型にて各仕様特注製造致します ※2 | |||
| SKS-1000型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| SKS-1001型 | ADM-200-4-SLL-1 | ADMシリーズにて特注製造致します | ||
| SKS-1002型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| SKS-1003型 | ADMシリーズにて特注製造致します | |||
| SKS-2800型 | ADM-255型にて各仕様特注製造致します ※2 | |||
| SKS-4500型 | ADM-295型にて各仕様特注製造致します ※1 | |||
| ASS-404型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| KKM-800型 | ADM-シリーズ | ADMシリーズにて特注製造致します | ||
| MTS-2800-4 |
ダイハイトインジケーターと ハイブリッドアブソリュートエンコーダの組み合わせにて 代替え機／継続機としてご使用になれます。 |
|||
| MTS-2800-5 | ||||
| MTS-4500-4 | ||||
| MTS-300-4(AIDA) | ||||
| MTS-4500-5 | ||||
| MTS-300-5(AIDA) | ||||
| MTS-4500-4.1 | ||||
| MTS-300-5(Inch) | ||||
| MTS-4500-5(Inch) | ||||
| その他 | 取付ピッチや駆動軸位置など他社製品と互換性を確保した特注製造ができます。 ※3 | |||
他社メーカー様からの代替・置き換えについて
他社メーカー様の廃盤製品からの代替・置き換えのご相談を多くいただいております。
取付ピッチなど完全に一致しなくても、チャンネル等をご活用いただくことで、交換・代替・プレス機修理を行っていただいております。国内のメーカー様だけではなく、海外メーカー様からの交換も現在、増加しております。事例としては、ニシベ精機様からの代替ではMTS-1200型・あるいはMTS-2500型・ADMシリーズへ代替を行っていただいております。ただし、ニシベ精機様のフレキシブルシャフトは特殊のため、弊社仕様のフレキシブルシャフト接続への改造にてご対応をいただいております。
海外メーカー様からの代替の場合は、取付ピッチなどから近い型式をご選定ください。
（台湾製・中国製・韓国製など海外カウンターから取り替えていただいております。）
お困りの際は、お気軽にお問い合わせください。
【代替可能品（他社代替製品早見表）】
※表は横スクロールできます
| 概要 | 仕様 | 代替品 | URL |
|---|---|---|---|
| 小型据え置きタイプカウンター | リミットスイッチなし | ADM-100シリーズ ※3 | 下記概略図参照 |
| 小型埋め込みタイプカウンター | SQ、シャフト、フレキ | MTS-1200シリーズ | URL |
| 小型埋め込みタイプカウンター | 駆動軸位置横（左右可） | ADM-167シリーズ ※3 | 下記概略図参照 |
| 据え置き型カウンター | 駆動軸位置横（左右可） | ADM-170シリーズ ※3 | 下記概略図参照 |
| 大型埋め込みタイプカウンター | SQ、シャフト、フレキ | ADM-255シリーズ ※2 | 下記概略図参照 |
| 超大型カウンター（斜め窓） | 斜め窓仕様 | ADM-295シリーズ ※1 | 下記概略図参照 |
【海外（他社代替製品互換早見表）】
※表は横スクロールできます
| 概要 | 型番 | 仕様 | 和光精機製 | URL |
|---|---|---|---|---|
| 大型埋め込みタイプカウンター | PDH-190/AH-650 | SQ/S/F | MTS-2500/MTS-190 | URL |
| 中型埋め込みタイプカウンター | PDH-140/AH-250 | SQ/S/F | MTS-1300/MTS-145 | URL |
| 中型据え置きタイプカウンター | AH-450 | SQ/S/F | ADM-170 ※3 | 下記概略図参照 |
| 小型埋め込みタイプカウンター | PDH-120 | SQ/S/F | MTS-1100/MTS-120 | URL |
| 小型据え置きタイプカウンター | PDH-100 | SQ/S/F | MTS-1200 | URL |
| 中型埋め込みタイプカウンター | PDH-180/AH-200 | SQ/S/F | MTS-1500 | URL |
| 大型埋め込みタイプカウンター | AH-500 | SQ/S/F | ADM-200 | URL |
| 超大型カウンター（斜め窓） | AH-700 | SQ/S/F | ADM-295 ※1 | 下記概略図参照 |
| 駆動延長ケーブル | TYPE-YA/YB/Control Cable | フレキシブルシャフト | URL | |
| ギヤボックス | GIAB-1 / GIAB-2/轉接頭外型圖 | AW-1/AW-2/フレキシブルジョイント | URL |

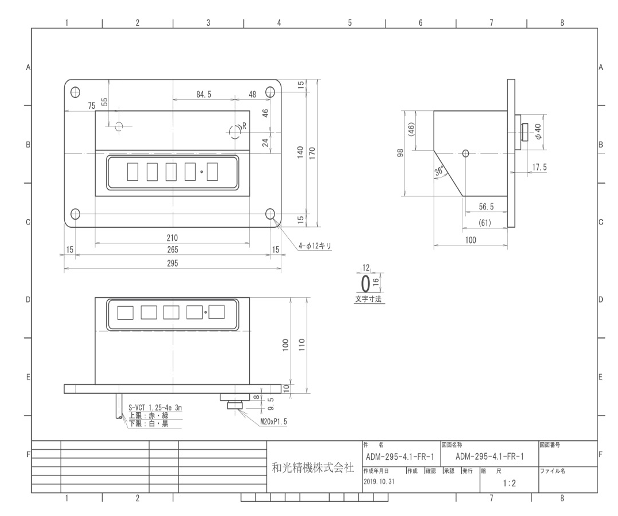

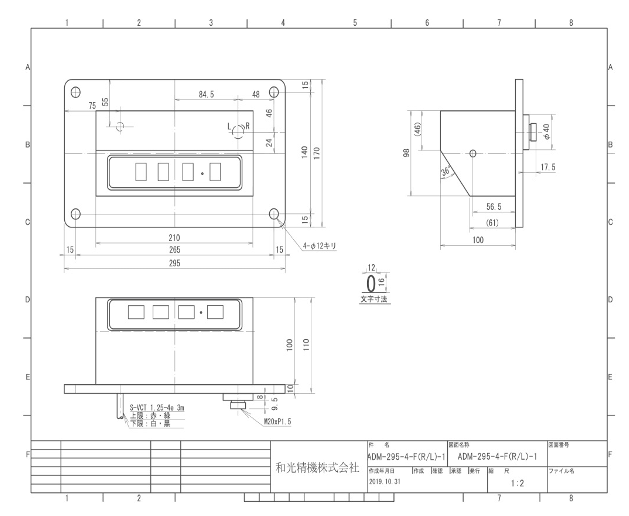

※1 ADM-295型概略図

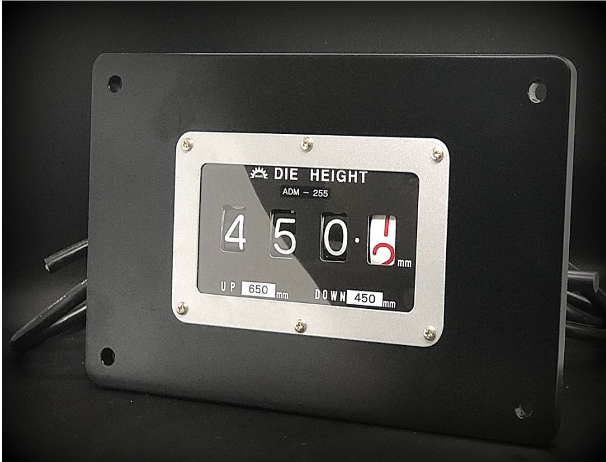

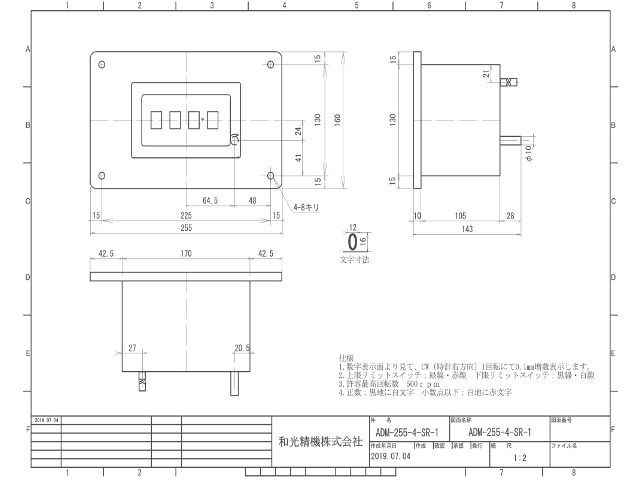

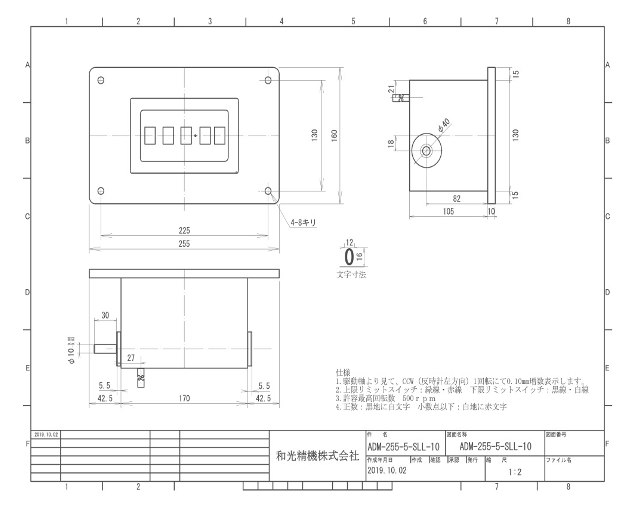

※2 ADM-255型概略図

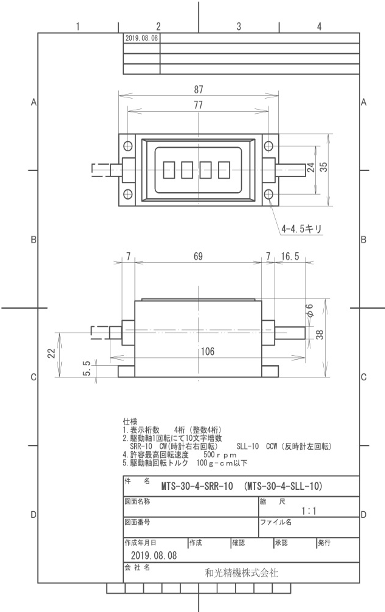

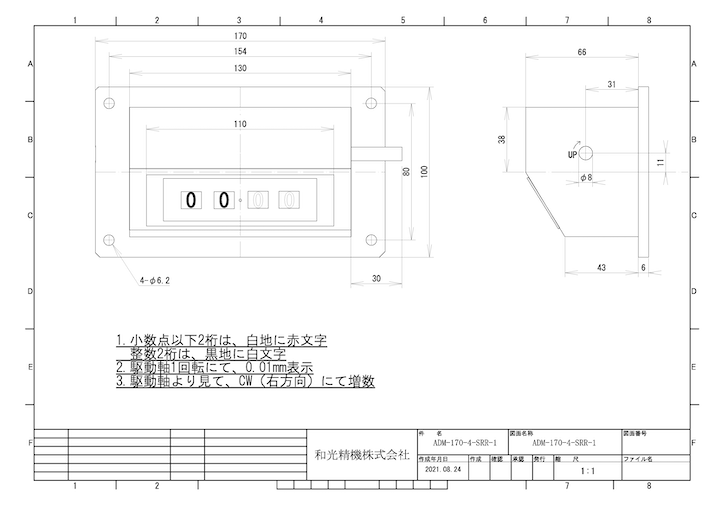

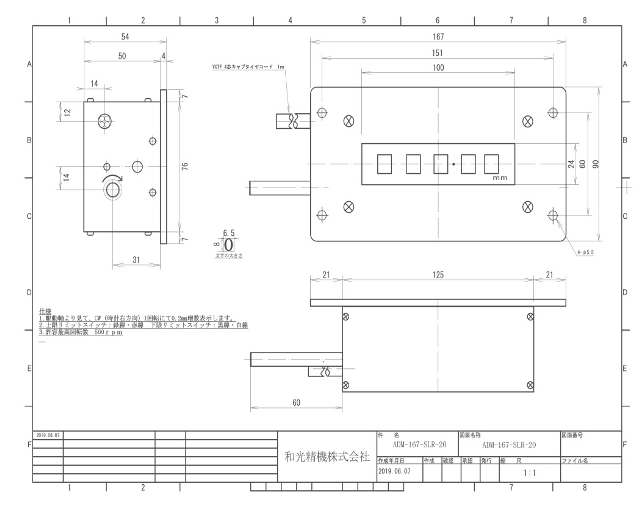

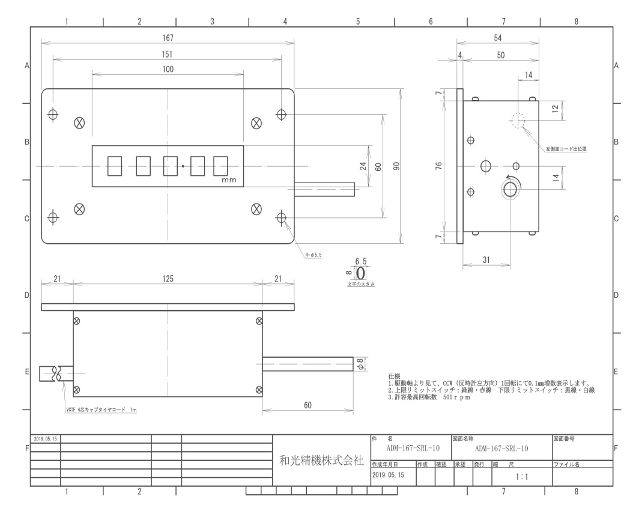

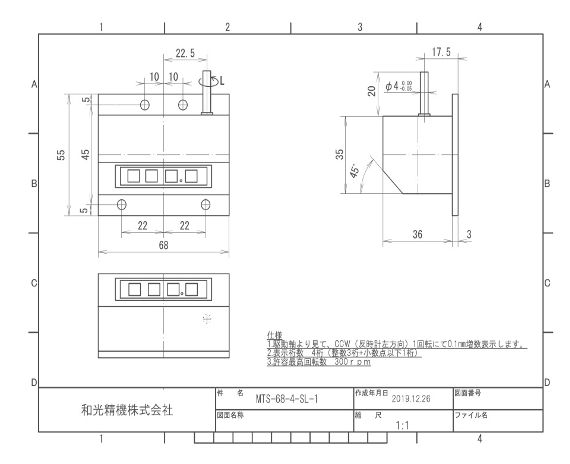

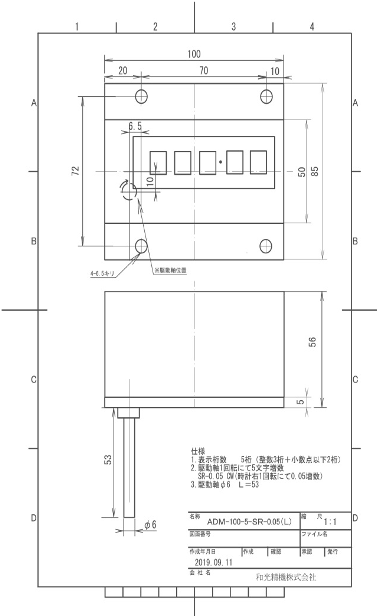

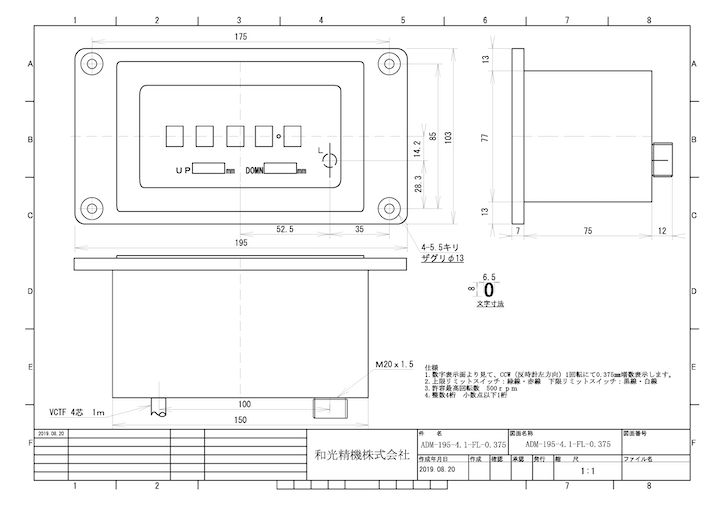

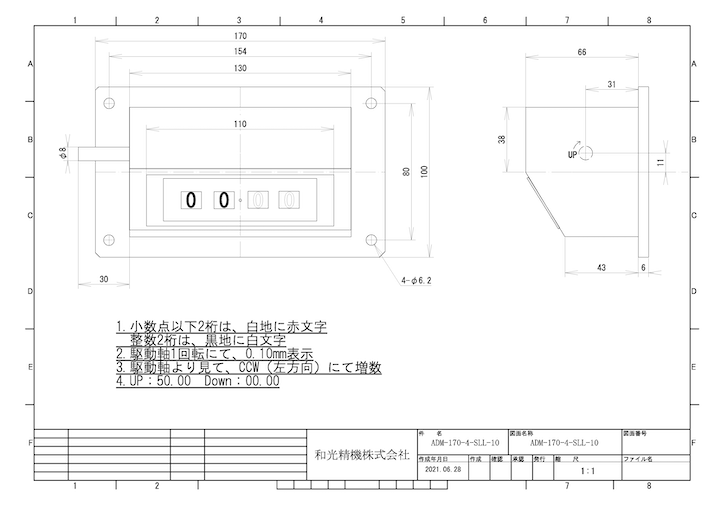

※3 その他参考例
詳細はお問い合わせください。
