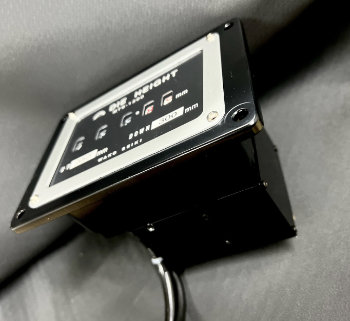

ダイハイトインジケーター ETSシリーズ
パルス信号出力（エンコーダー搭載型）
アナログ計測機器であるダイハイトカウンターにエンコーダーを搭載した新モデルです。

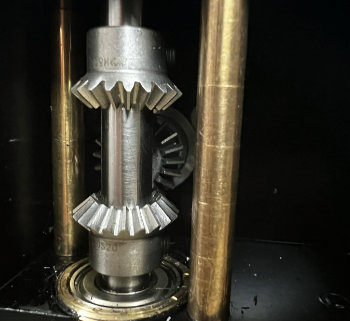

カウンターの駆動軸とエンコーダーの駆動軸を内部BOXで同期させることで、今までのダイハイトカウンターと同様にご活用いただきながら、変位値をパルス信号で出力することが可能になりました。
カウンターの駆動軸とエンコーダーの駆動軸を内部BOXで同期させることで、今までのダイハイトカウンターと同様にご活用いただきながら、変位値をパルス信号で出力することが可能になりました。
リノベーションやレトロフィットをご検討のお客様へアナログ計測機器の耐久性と電子機器に繋がらない安心感と
パルス信号で電子機器へ繋がる利便性を両立することができます。
※マイクロスイッチの信号も同時に出力します
※マイクロスイッチの信号も同時に出力します
エンコーダーBoxについて
製品の大きさ

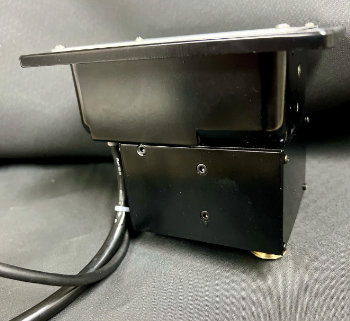

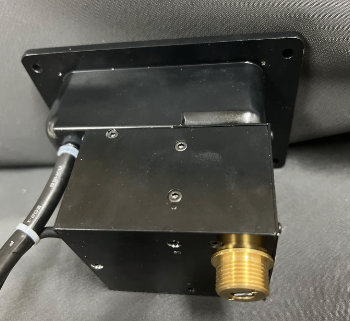

基本のダイハイトカウンターの底面に「エンコーダーBOX」を設置しています。MTS-1300型のETSシリーズでは
BOXのサイズは、W82×D75×H63.5の一体型です。
対応製品
MTS-1300（145） 、MTS－2500型（190） 、ADM-255、ADM-295
エンコーダーのスペック（一例）
インクリメンタル形 シャフトタイプ
1.600p/r（単相600パルス/R、２相4倍2400パルス）
2.AB2相出力：矩形直交パルス回路
出力：NPNオープンコレクタ出力
3.電源：DC5-24V
3.電源：DC5-24V
1.600p/r（単相600パルス/R、２相4倍2400パルス）
2.AB2相出力：矩形直交パルス回路
出力：NPNオープンコレクタ出力
3.電源：DC5-24V
3.電源：DC5-24V
特殊製品に関して
ご指定のメーカー、型番のエンコーダーでも搭載可能です。
ご希望の変換比率等もお気軽にお問い合わせください。
※サイズ等により難しい場合もございます。
ご希望の変換比率等もお気軽にお問い合わせください。
※サイズ等により難しい場合もございます。
