DIE HEIGHT INDICATOR ダイハイトインジケーター 型式一覧表

※寸法図(PDF)にはパスワードがかかっています。閲覧をご希望の方は、こちらの問い合わせフォームリンクより希望する製品型式をお送りください。確認後、ご入力いただいたメールアドレス宛にパスワードを発行します。

イプロスロゴ

株式会社イプロス 弊社サイトより、主要製品PDF図面を一括ダウンロードいただけます。

※表は横スクロールできます

型式 画像 桁数 駆動方式 回転方向 回転表示比 縦×横 設定桁数 備考欄 寸法図
MTS-1100-4 4 S/F/Q L/R 1回転/0.1㎜ 90×120㎜ 正数3桁 PDF

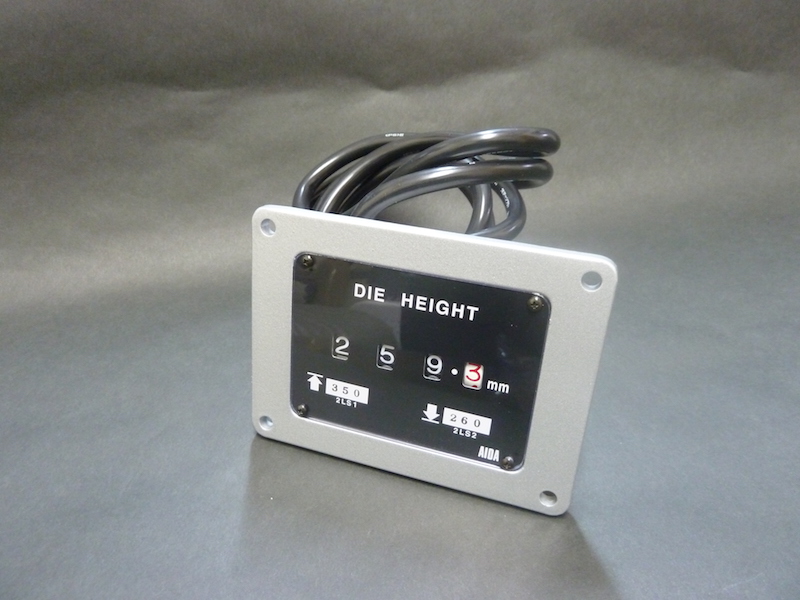

MTS-120-4(AIDA) MTS-120-4(AIDA) 4 F/Q L/R 1回転/0.1㎜ 90×120㎜ 正数3桁
MTS-1100-5 5 S/F/Q L/R 1回転/0.10㎜ 90×120㎜ 正数3桁 ※耐震型 PDF

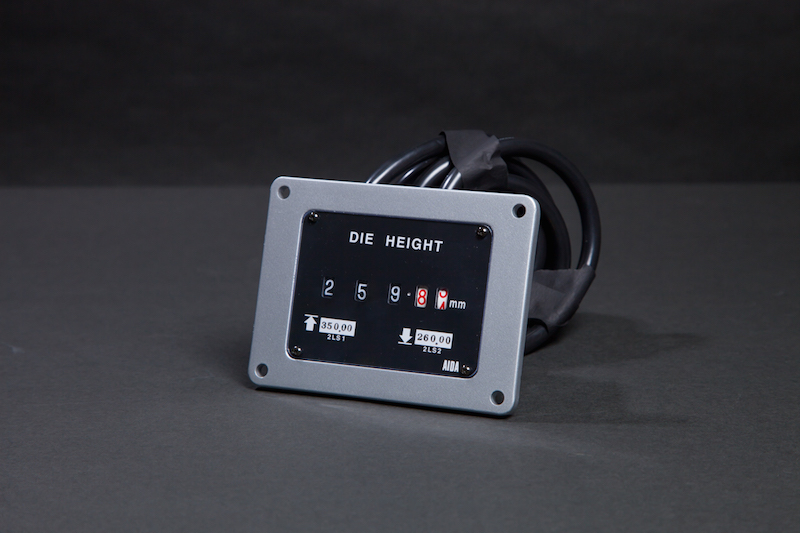

MTS-120-5(AIDA) MTS-120-5(AIDA) 5 F/Q L/R 1回転/0.10㎜ 90×120㎜ 正数3桁 ※耐震型

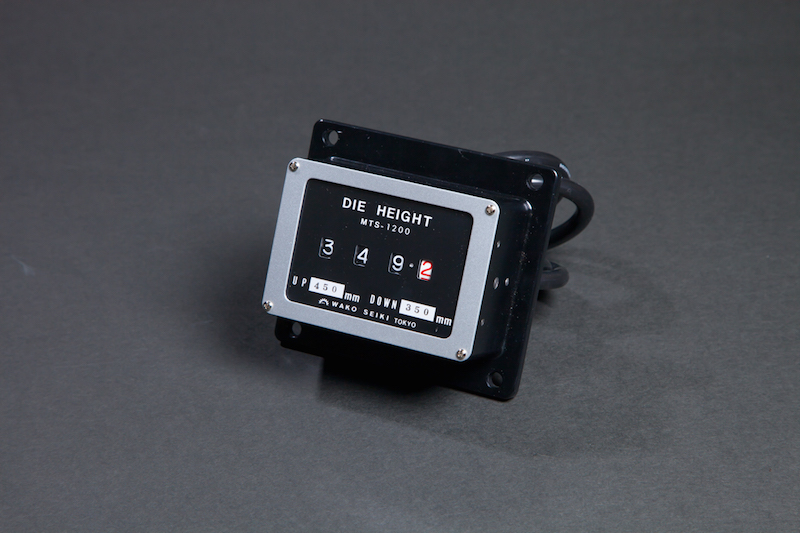

MTS-1200-4 MTS-1200-4 4 S/F/Q L/R 1回転/0.1㎜ 90×120㎜(70×90㎜) 正数3桁 PDF
MTS-1200-5 5 S/F/Q L/R 1回転/0.10㎜ 90×120㎜(70×90㎜) 正数3桁 ※耐震型 PDF

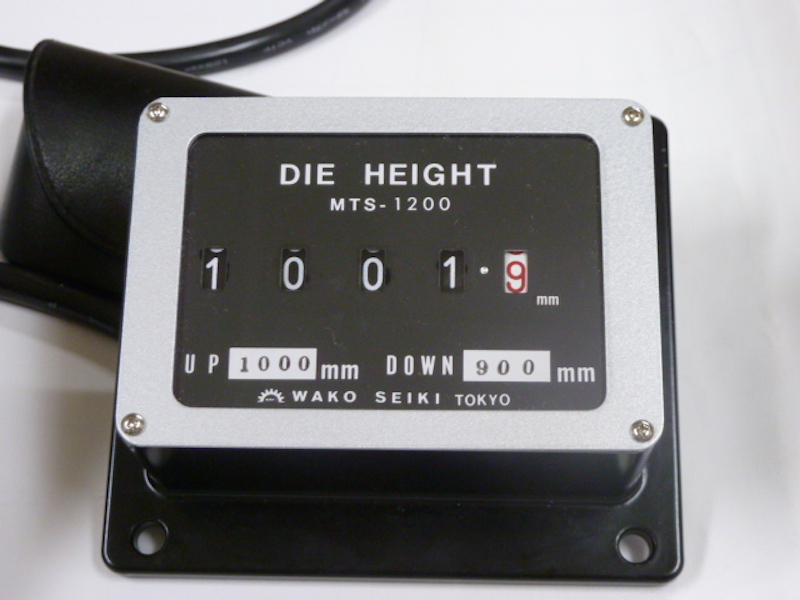

MTS-1200-4.1 MTS-1200-4.1 5 S/F/Q L/R 1回転/0.1㎜ 90×120㎜(70×90㎜) 正数4桁 ※特殊仕様 PDF

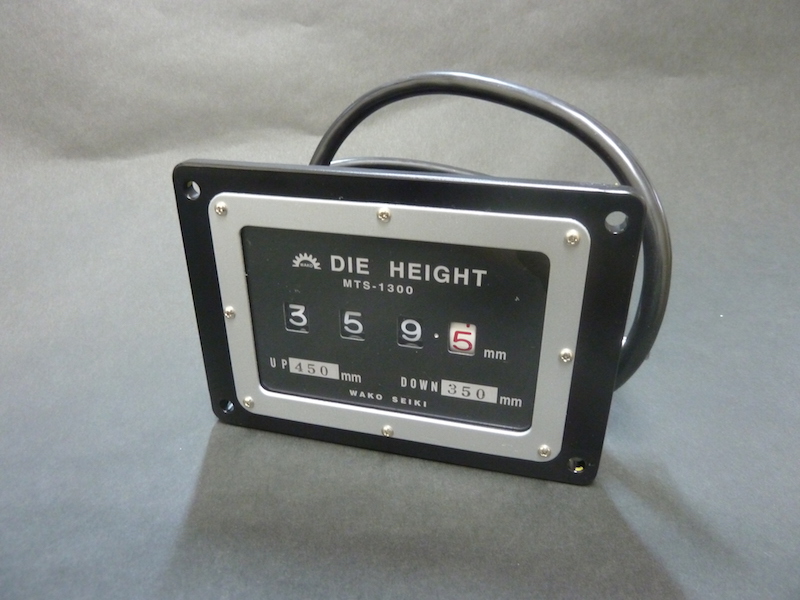

MTS-1300-4 MTS-1300-4 4 S/F/Q L/R 1回転/0.1㎜ 103×145㎜ 正数3桁 PDF

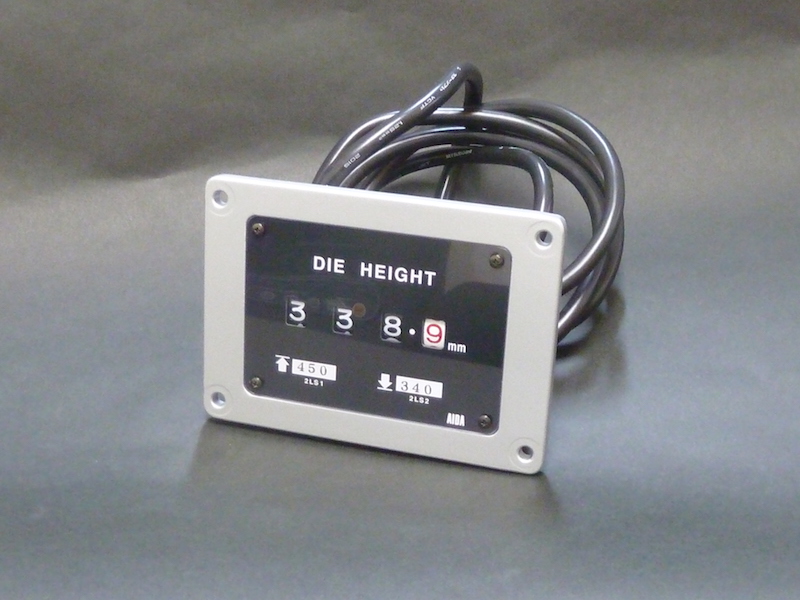

MTS-145-4(AIDA) MTS-145-4(AIDA) 4 F/Q L/R 1回転/0.1㎜ 103×145㎜ 正数3桁

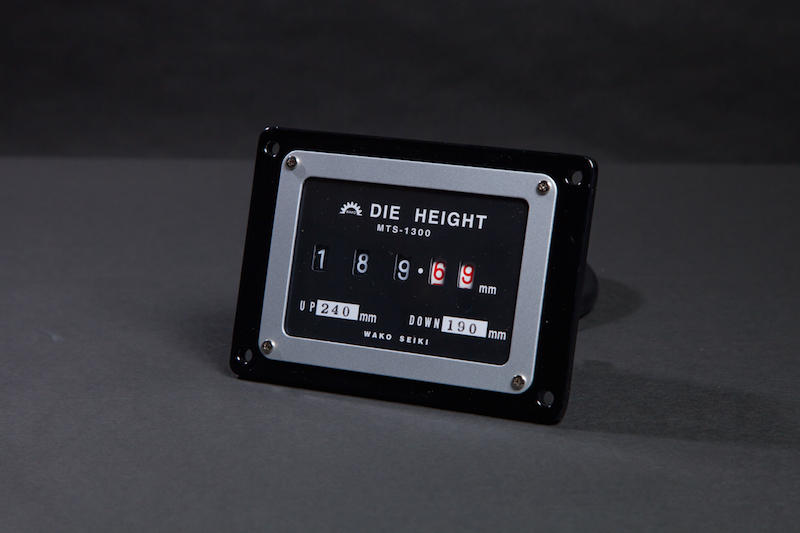

MTS-1300-5 MTS-1300-5 5 S/F/Q L/R 1回転/0.10㎜ 103×145㎜ 正数3桁 ※耐震型 PDF

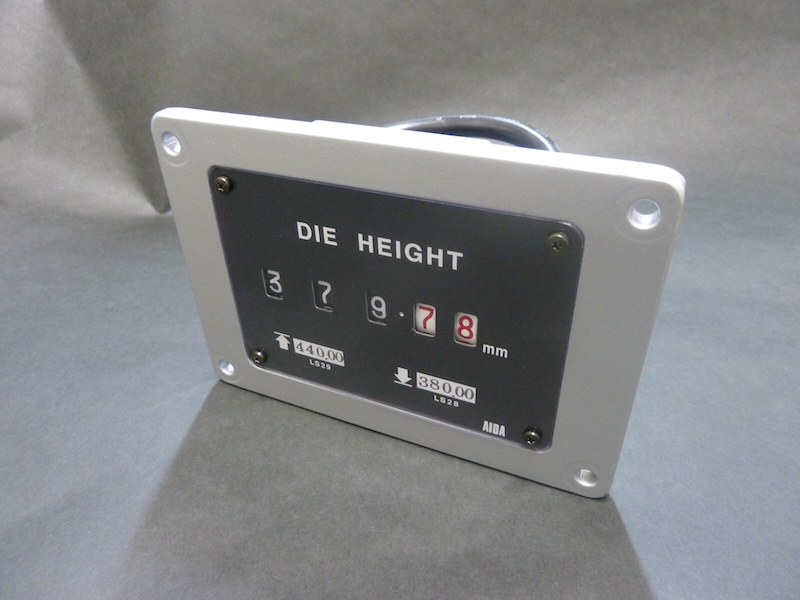

MTS-145-5(AIDA) MTS-145-5(AIDA) 5 F/Q L/R 1回転/0.10㎜ 103×145㎜ 正数3桁 ※耐震型
MTS-1500-4 4 S/F L/R 1回転/0.1㎜ 103×180㎜ 正数3桁 PDF

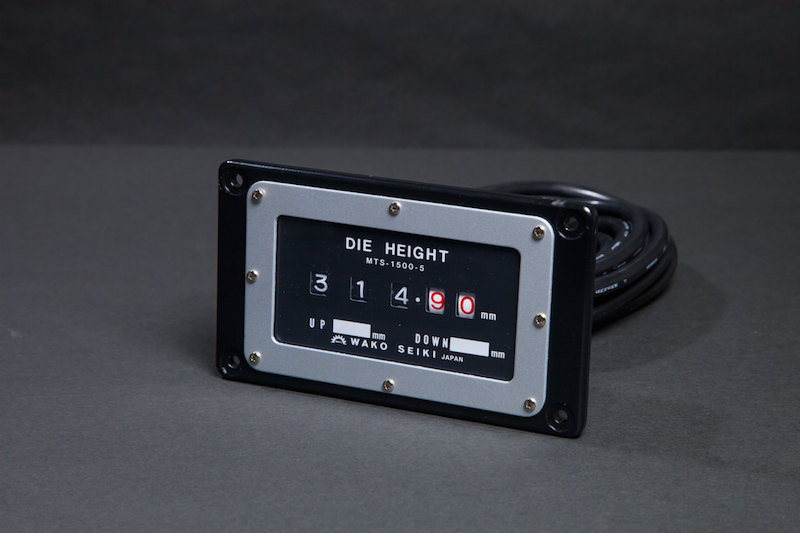

MTS-1500-5 MTS-1500-5 5 S/F L/R 1回転/0.10㎜ 103×180㎜ 正数3桁 ※耐震型 PDF

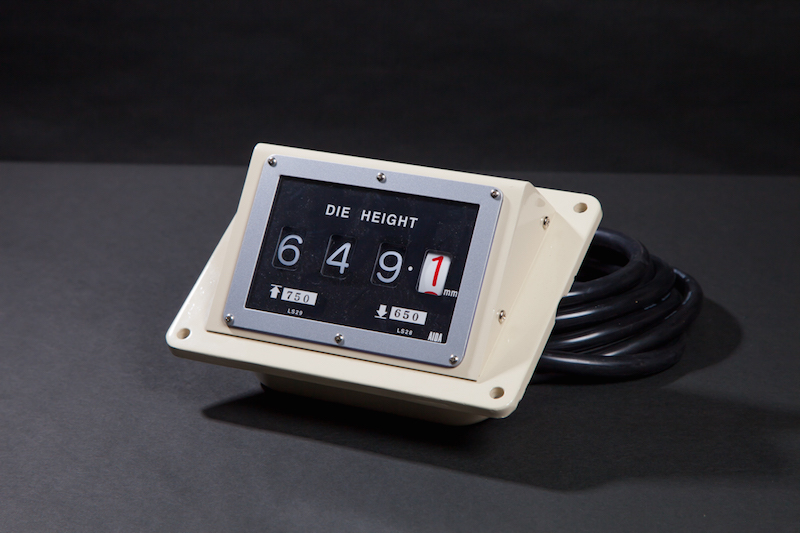

MTS-2500-4 MTS-2500-4 4 S/F/Q L/R 1回転/0.1㎜ 139×189.5㎜ 正数3桁 PDF
MTS-190-4(AIDA) MTS-190-4(AIDA) 4 F/Q L/R 1回転/0.1㎜ 139×189.5㎜ 正数3桁

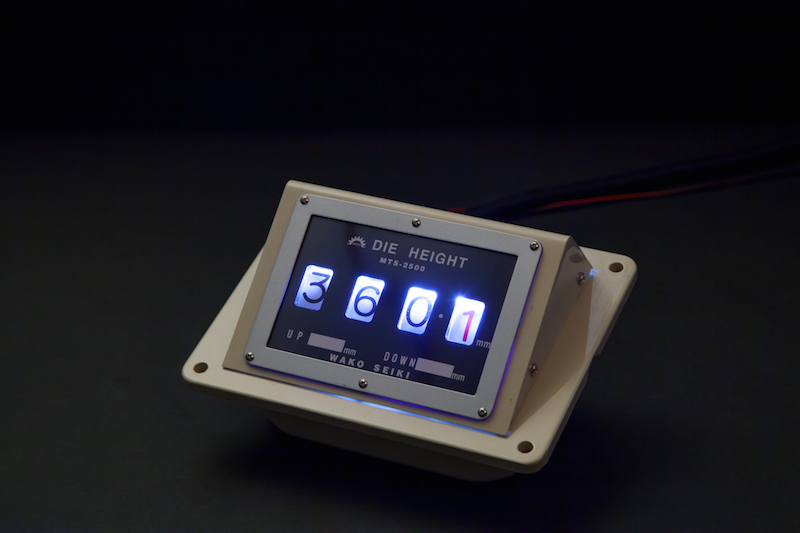

MTS-2500(LED) MTS-2500(LED) 4or5 S/F/Q L/R 1回転/0.1㎜・1回転/0.10㎜ 139×189.5㎜ 正数3桁

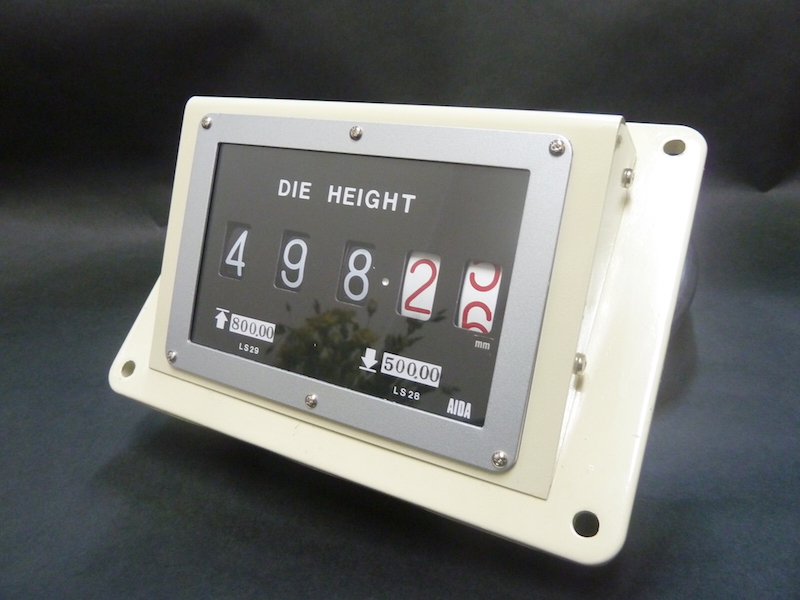

MTS-2500-5 MTS-2500-5 5 S/F/Q L/R 1回転/0.10㎜ 139×189.5㎜ 正数3桁 ※耐震型 PDF
MTS-190-5(AIDA) MTS-190-5(AIDA) 5 F/Q L/R 1回転/0.1㎜ 139×189.5㎜ 正数3桁 ※耐震型
MTS-2500-4.1 5 S/F L/R 1回転/0.1㎜ 139×189.5㎜ 正数4桁 ※特殊仕様 PDF

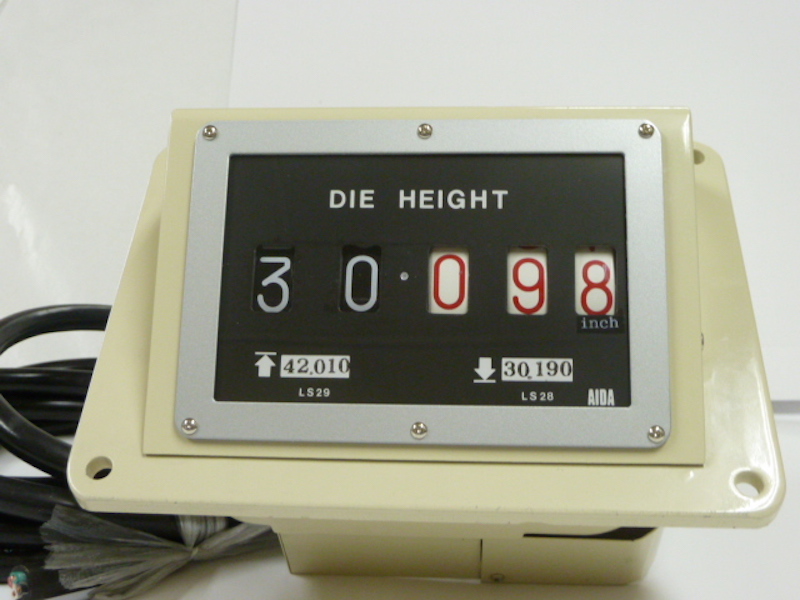

MTS-2500-5(Inch) MTS-2500-5(Inch) 5 S/F/Q L/R Inch表示 139×189.5㎜ 上位3桁 ※特殊Inch仕様 PDF
MTS-190-5(Inch) MTS-190-5(Inch) 5 F/Q L/R Inch表示 139×189.5㎜ 上位3桁 ※特殊Inch仕様
MTS-1300-5Z MTS-1300-5Z 5 SQ/S/F R/L 1回転/0.10㎜ 103×145㎜ ※高速特殊仕様 PDF
MTS-2500-5Z MTS-2500-5Z 5 SQ/S/F R/L 1回転/0.10㎜ 139×189.5㎜ ※高速特殊仕様 PDF
MTS-145-5Z MTS-145-5Z 5 SQ/F R/L 1回転/0.10㎜ 103×145㎜ ※高速特殊仕様
MTS-190-5Z MTS-190-5Z 5 SQ/F R/L 1回転/0.10㎜ 139×189.5㎜ ※高速特殊仕様

※1 上記の回転比率以外も特殊仕様としてご相談頂けます(1回転/0.05㎜・1回転/0.2㎜等)
※2 5桁仕様は全て耐震型(耐震ケース・耐震仕様ギヤ)・(特殊として4桁仕様も耐震型に変更可能)
※3 標準リミットスイッチ搭載 リミットスイッチなしも可能です
※4 MTS-1300・MTS-2800に関しては特殊仕様として右駆動軸・左駆動軸を製造可能で

スライドカウンター(リミットスイッチなしタイプ)

※寸法図(PDF)にはパスワードがかかっています。閲覧をご希望の方は、こちらの問い合わせフォームリンクより希望する製品型式をお送りください。確認後、ご入力いただいたメールアドレス宛にパスワードを発行します。

※表は横スクロールできます

型式 画像 桁数 駆動方式 回転方向 回転表示比 縦×横 設定桁数 備考欄 寸法図

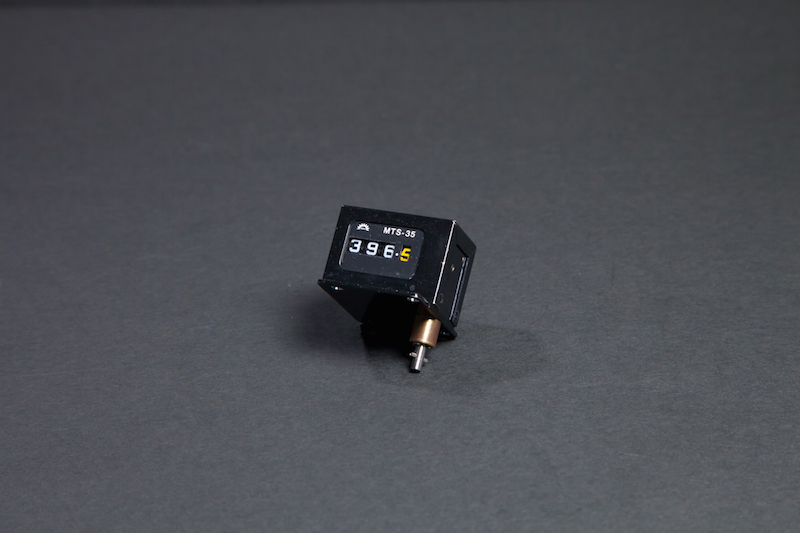

MTS-35 MTS-35 4 S L 1回転/1.0㎜ 34×87㎜ 無し PDF

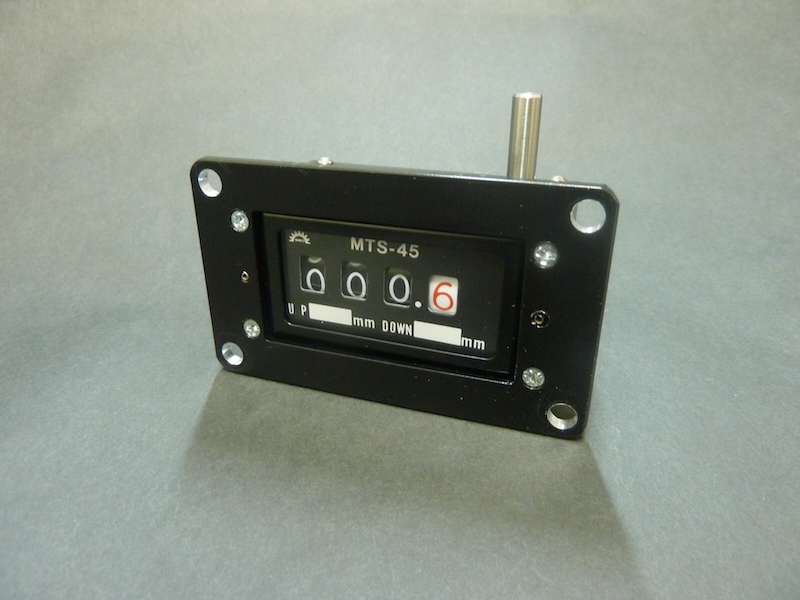

MTS-45 MTS-45 4 S L/R 1回転/0.1or1.0㎜ 38×68㎜ 無し PDF
MTS-150-4 4 S L/R 1回転/0.1㎜ 76×120㎜ 無し PDF

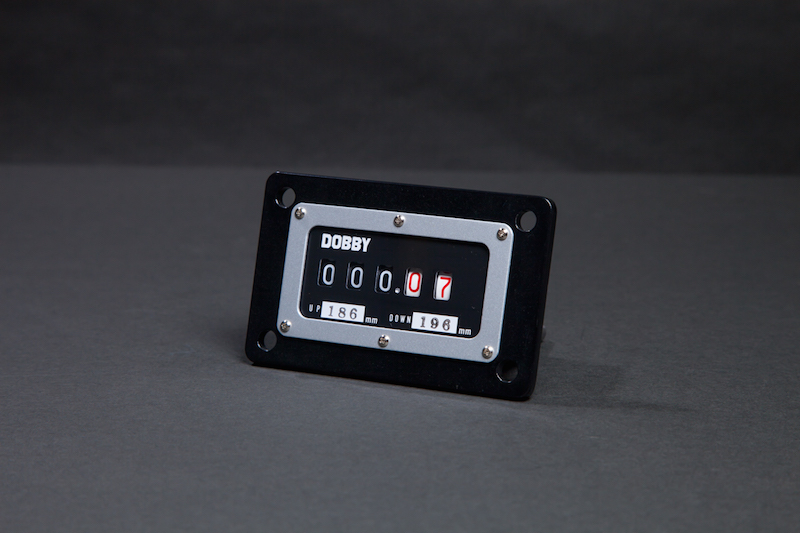

MTS-150-5 MTS-150-5 5 S L/R 1回転/0.10㎜ 76×120㎜ 無し

ダイハイトカウンター付属部品

※寸法図(PDF)にはパスワードがかかっています。閲覧をご希望の方は、こちらの問い合わせフォームリンクより希望する製品型式をお送りください。確認後、ご入力いただいたメールアドレス宛にパスワードを発行します。

※表は横スクロールできます

型式 画像 備考欄 寸法図

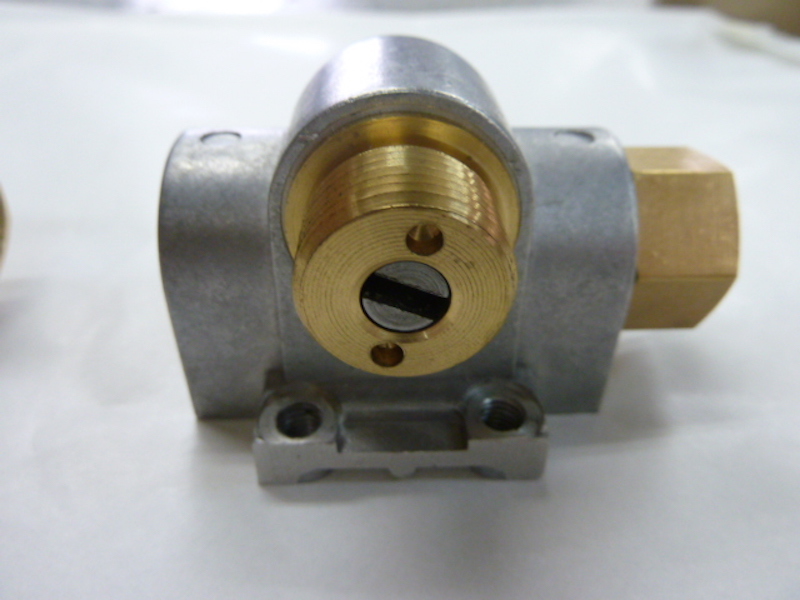

フレキシブルジョイント フレキシブルジョイント 右・左・両方タイプ ※右 接続時回転方向逆転 ※詳細 寸法図参照 PDF

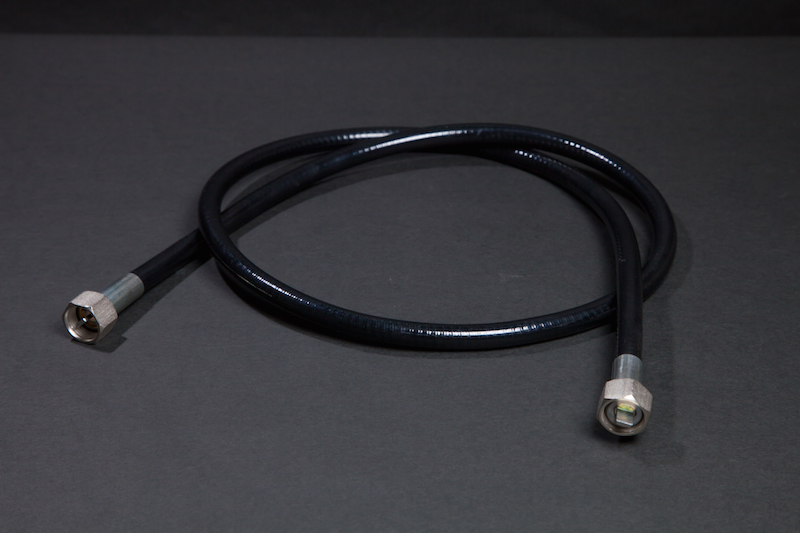

フレキシブルシャフト フレキシブルシャフト 10㎜単位で長さをご指定頂けます ※詳細 寸法図参照 PDF
スクウェアキー スクウェアキー 80㎜・105㎜・130㎜・180㎜標準タイプ ※その他特殊寸法ご用意がありますのでお問い合わせください

詳細はお問い合わせください。
