ETS-シリーズ

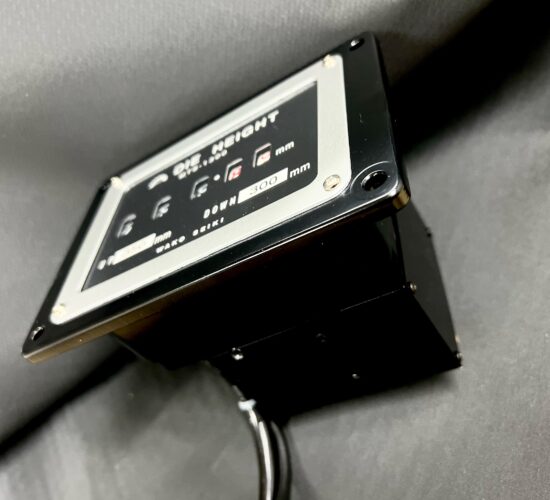

DIE HEIGHT INDICATOR
パルス信号出力（エンコーダー搭載型）

アナログ計測機器であるダイハイトカウンターに
エンコーダーを搭載した新モデルです。

カウンターの駆動軸とエンコーダーの駆動軸を
内部BOXで同期させることで、
今までのダイハイトカウンターと同様に
ご活用いただきながら、変位値をパルス信号で
出力することが可能になりました。

リノベーションやレトロフィットをご検討のお客様へ

近年、ゲリラ雷雨等で製造現場では
停電リスクが高まるなかで、
アナログ計測機器の耐久性と
電子機器に繋がらない安心感と
パルス信号で電子機器へ繋がる
利便性を両立することができます。
※マイクロスイッチの信号も
　同時に出力します

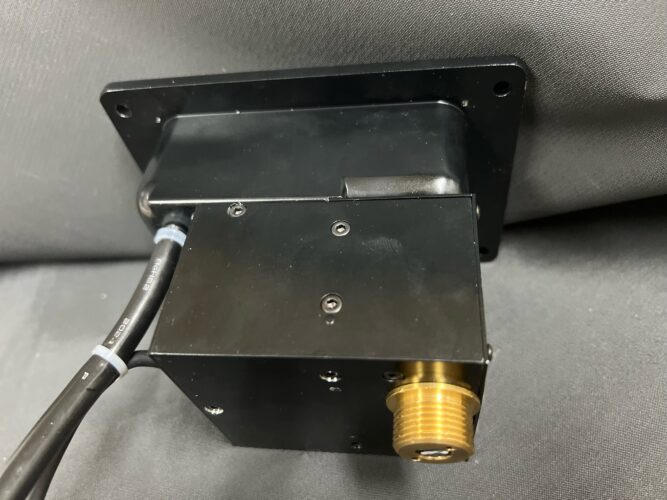

エンコーダーBOXについて

基本のダイハイトカウンターの底面に
「エンコーダーBOX」を設置しています。

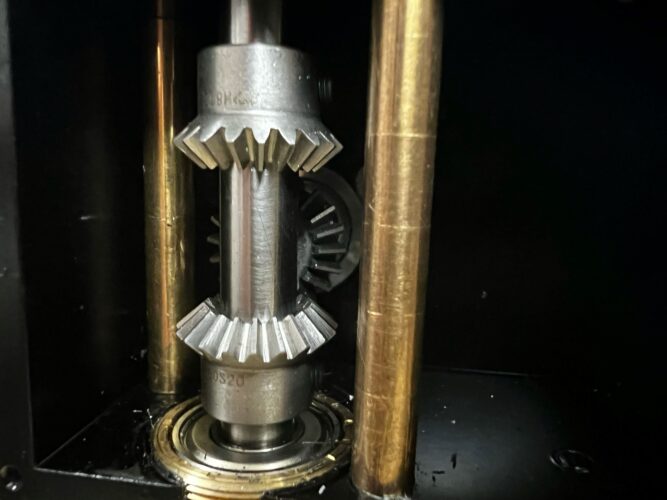

このボックス内でカウンター駆動軸と
エンコーダー駆動軸を同期させています。

MTS-1300型のETSシリーズでは
BOXのサイズは、W82×D75×H63.5の
一体型です。

エンコーダーのスペック

インクリメンタル形 シャフトタイプ
1.　600p/r（単相600パルス/R、２相4倍2400パルス）
2.　AB2相出力：矩形直交パルス回路
　 出力：NPNオープンコレクタ出力
3.　電源：DC5-24V

特殊製品に関して

ご指定のメーカー、
型番のエンコーダーでも搭載可能です。
お気軽にお問い合わせください。
※サイズ等により難しい場合もございます。

今後の予定

MTS-1300型、MTS-1500型、MTS－2500型、
MTS-145型、MTS-190型
ADM-255、ADN-295型
ETSシリーズ近日販売予定
